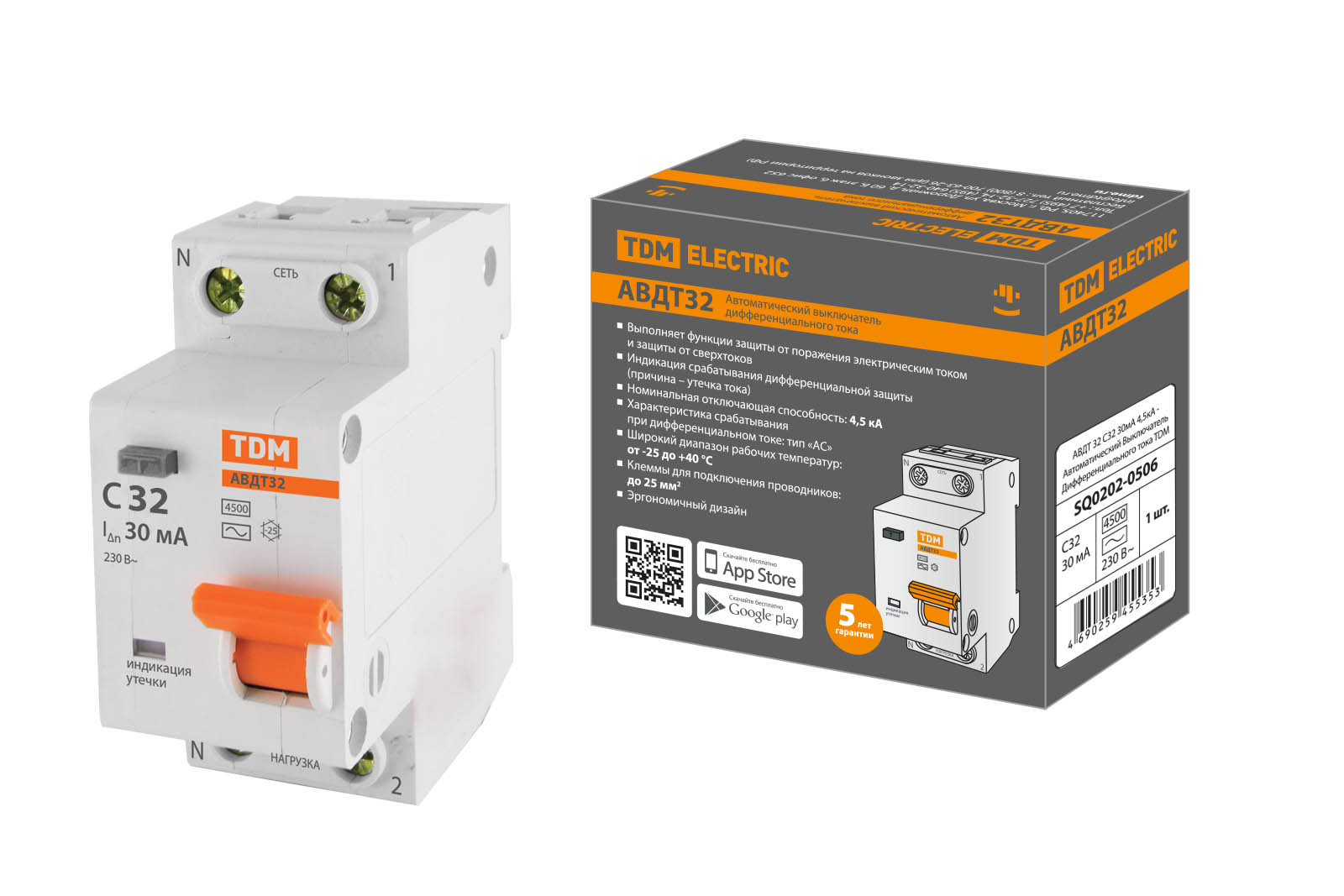

Автоматический выключатель дифференциального тока TDM (АВДТ) 32 2P(1P+N) C32 30мА 4,5кА тип АС

448 ₽

Наличие: много

Автоматический выключатель дифференциального тока TDM (АВДТ) 32 TDM предназначен для:

проведения тока в нормальном режиме
отключения тока при коротких замыканиях или перегрузке
отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю

Определение:

дифференциальный ток – ток в миллиамперах (mA), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу; для защиты от поражения используют аппараты с уставками 10, 30mА; аппараты с уставкой 100 и 300mА используют для защиты от пожаров или как двухступенчатую селективную защиту

Применение:

групповые линии, питающие розетки наружной установки
розеточные группы ванных и душевых помещений
цепи освещения подвалов и гаражей
электрооборудование жилых и офисных зданий

Преимущества автоматов дифференциальных серий АВДТ 32 марки TDM:

компактно сочетают в себе функции автоматических выключателей и дифференциальных выключателей (устройств защитного отключения (УЗО))
выпускаются двух- (2) полюсного исполнения на номинальные токи от 10 до 63А, при отключающей способности 4,5 или 6,0кА, дифференциальном токе отключения 10, 30, 100mA
является аппаратом класса А – защищает как от синусоидальных, так и пульсирующих дифференциальных токов (которые возникают в цепи, где есть электронная техника: телевизоры, компьютеры, DVD-плееры и пр., обладающие импульсными источниками питания)
конструкция клеммных зажимов позволяет исключить случайное прикосновение к токопроводящим частям
конструкция клеммных зажимов позволяет случайное прикосновение к токопроводящим частям
клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже
контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
в фазном полюсе предусмотрена многослойная перфорированная обмедненная пластина на выходе дугогасительной камеры для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка
эргономическая рукоятка управления для исключения соскальзывания пальцев
универсальная (для крестовой и шлицевой отвертки) головка усиленного винта клеммного зажима
защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата
повышенная помехоустойчивость
наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений
насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта
на лицевой панели каждого полюса дифференциального автомата реализован механический индикатор положения контактов (включено/отключено)
подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат начинающему монтажнику

Время-токовые характеристики отключения:

выбор время-токовой характеристики отключения производится в зависимости от нагрузки
кривая С (срабатывание в зоне свыше 5-10 значений номинального тока) – для групповых цепей и бытовых нагрузок с умеренными пусковыми токами (освещение, электроприборы, промышленное оборудование); пример: автомат на 16А отключит цепь при токе 80-160А

Технические характеристики:

номинальное рабочее напряжение Ue – 230В
номинальная частота тока сети f – 50Гц
номинальный отключающий дифференциальный ток (уставка) – 10, 30, 100mA
номинальная включающая и отключающая способность – 4500, 6000А (4,5; 6,0кА)
рабочая характеристика при наличии дифференциального тока – А (защита от синусоидальных и пульсирующих дифференциальных токов)
время отключения при номинальном отключающем токе, не более – 40мс
номинальный условный дифференциальный ток короткого замыкания – 4500, 6000А (4,5; 6,0кА)
электрическая износоустойчивость, циклов В/О – 6000
механическая износоустойчивость, циклов В/О – 20000
максимальное сечение присоединяемых проводников: 25кв.мм – для многожильного проводника, 35кв.мм – для одножильного
категория применения по ГОСТ 14254-96 – IP20
диапазон рабочих температур – от -25ºС до +40ºС
степень защиты – IP20
климатическое исполнение и категория размещения по ГОСТ 15150-69 – УХЛ4
