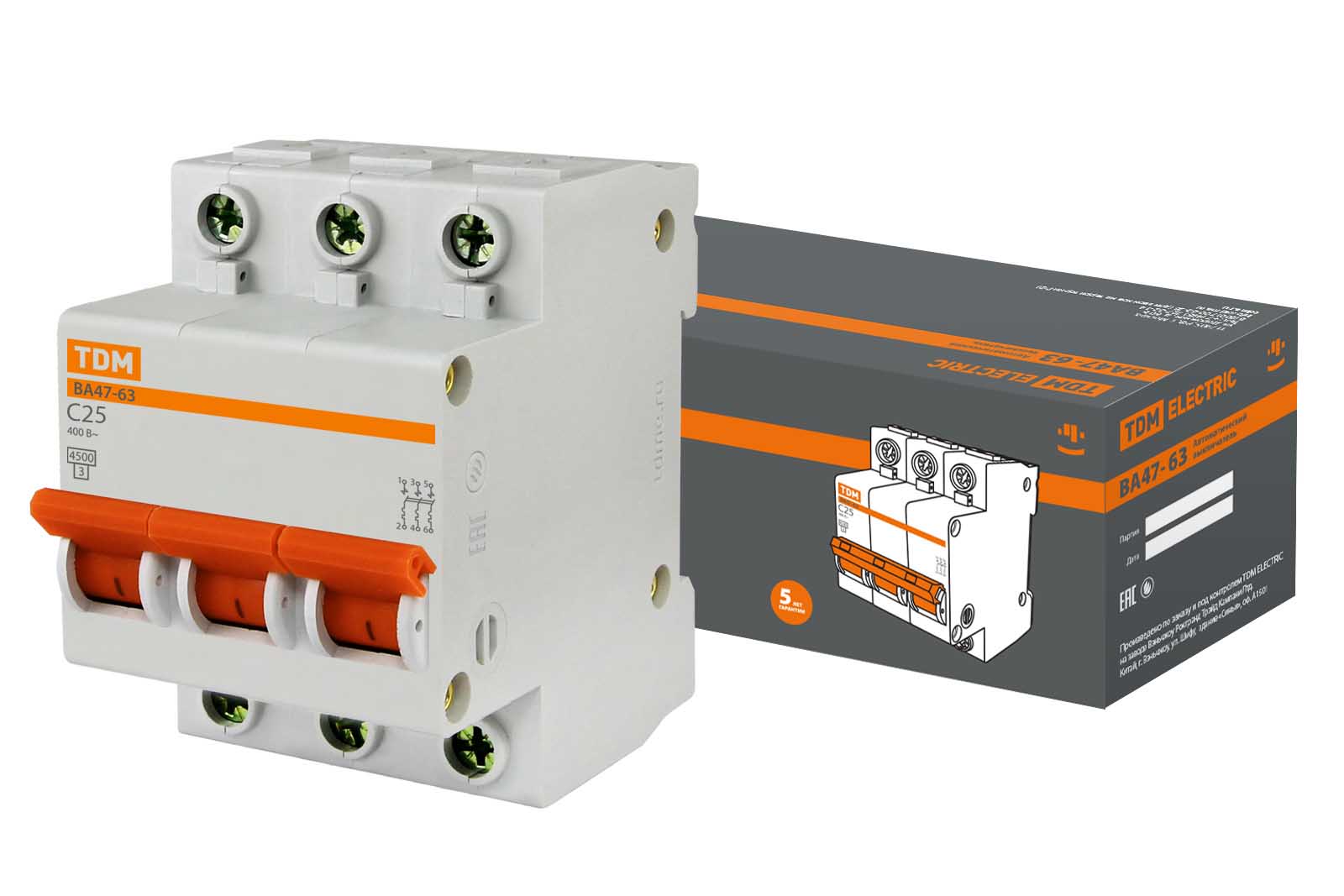

Автоматический выключатель TDM ВА47-63 3Р 25А откл. способность 4,5кА характеристика срабатывания С

• Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.

• Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.

• Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.

• Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.

• Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Автоматические выключатели ВА 47-63 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

• электроприборы, освещение

• двигатели с небольшими пусковыми токами (компрессор, вентилятор)

Материалы

• Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

• Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.

Конструкция

• Ширина модуля – 18мм Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.

• Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.

• В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.

• Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.

Удобство монтажа

• Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.

• Клеммы аппарата промаркированы, что позволяет избежать ошибок при монтаже.

• Выключатели ВА47-63 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.

• Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
